Analisis Gelombang Penuh pada Antena Mikrostrip

Abstrak

Antena mikrostrip merupakan salah satu inovasi penting dalam rekayasa elektromagnetika modern yang berperan besar dalam sistem komunikasi nirkabel, radar, dan teknologi sensor. Bentuknya yang planar, ringan, dan mudah diintegrasikan dengan sirkuit terpadu menjadikannya sangat ideal untuk sistem komunikasi berfrekuensi tinggi hingga pita gelombang milimeter (mmWave).

Namun, pada antena mikrostrip memiliki fenomena elektromagnetik yang sangat kompleks, seperti radiasi gelombang ruang bebas, eksitasi gelombang permukaan, rugi dielektrik, kopling antar elemen, serta efek substrat anisotropik. Untuk memahami fenomena tersebut secara akurat, digunakanlah pendekatan gelombang penuh (full-wave analysis) yang menyelesaikan persamaan Maxwell tanpa simplifikasi berlebihan.

Artikel ini mengulas secara mendalam teori dasar, formulasi matematis, serta implementasi tiga metode utama analisis gelombang penuh: analisis domain spektral (Spectral Domain Analysis), persamaan integral potensial campuran (Mixed Potential Integral Equation / MPIE), dan metode domain waktu perbedaan hingga (Finite-Difference Time-Domain / FDTD). Selain itu, dijelaskan pula fungsi basis dalam metode momen, pemodelan eksitasi antena, parameter evaluasi utama seperti impedansi input, efisiensi radiasi, serta studi kasus aplikatif pada desain antena mikrostrip modern.

Kata Kunci: antena mikrostrip, gelombang penuh, metode momen, domain spektral, MPIE, FDTD, fungsi Green, simulasi elektromagnetik.

Pendahuluan

Antena mikrostrip telah menjadi elemen fundamental dalam berbagai sistem komunikasi modern, mulai dari telepon seluler, radar, hingga satelit. Bentuknya yang planar memungkinkan fabrikasi massal menggunakan teknologi cetak (printed circuit), sementara ukuran kecilnya mendukung integrasi langsung dengan sirkuit RF (Radio Frequency).

Secara fisik, antena mikrostrip terdiri dari tiga lapisan utama: patch konduktor, substrat dielektrik, dan ground plane. Patch bertindak sebagai elemen radiasi, substrat berfungsi sebagai medium penyangga dan pengatur impedansi, sedangkan ground plane berfungsi menstabilkan medan dan mencegah kebocoran energi ke belakang.

Analisis performa antena ini mencakup parameter seperti frekuensi resonansi, bandwidth, efisiensi radiasi, pola radiasi, dan impedansi input. Untuk menghitung parameter tersebut, metode analitik klasik seperti model saluran transmisi dan model rongga telah digunakan secara luas. Namun, kedua pendekatan tersebut tidak memperhitungkan seluruh efek dari

elektromagnetik yang nyata terjadi — seperti gelombang permukaan, kopling medan kompleks, serta interaksi antara substrat dan udara.

Kelemahan tersebut melahirkan kebutuhan akan metode analisis yang mampu menggambarkan sistem elektromagnetik secara menyeluruh. Pendekatan gelombang penuh (full-wave) menjadi solusi terbaik karena menyelesaikan persamaan Maxwell baik dalam domain waktu maupun frekuensi secara lengkap, sehingga menghasilkan hasil simulasi yang akurat, meski dengan beban komputasi tinggi.

Dasar Teori Antena Mikrostrip

Antena mikrostrip terdiri dari tiga lapisan utama: patch logam sebagai elemen radiasi, substrat dielektrik, dan ground plane. Patch biasanya berbentuk persegi panjang, lingkaran, atau bentuk lain tergantung kebutuhan frekuensi kerja.

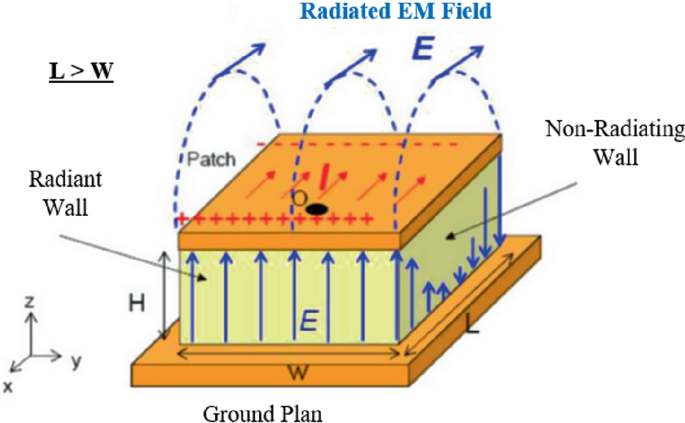

Gambar 1. Struktur antena mikrostrip

Antena ini bekerja berdasarkan prinsip resonansi — ketika panjang patch mendekati setengah panjang gelombang dari frekuensi operasi, terjadi pembentukan arus dan tegangan maksimum yang menghasilkan radiasi elektromagnetik.

Hubungan antara frekuensi resonansi ​, panjang patch L, dan permitivitas efektif ​ diberikan oleh:

dengan:

c = kecepatan cahaya di ruang bebas,

L = panjang patch, dan

 = permitivitas efektif bahan substrat.

Nilai  bergantung pada konstanta dielektrik substrat dan ketebalannya. Patch berfungsi sebagai resonator yang menyalurkan arus bolak-balik, menghasilkan medan listrik dan magnet yang kemudian diradiasikan ke ruang bebas.

Persamaan Dasar Analisis Gelombang Penuh

Full-wave analysis didasarkan pada penyelesaian langsung persamaan Maxwell dalam domain ruang atau frekuensi:

Dengan menyelesaikan dari kedua persamaan tersebut dan dapat menggunakan kondisi dari batas pada patch dan pada substrat, serta diperoleh dari distribusi arus dan medan yang menggambarkan perilaku elektromagnetik antena.

Gambar 2. Model analisis gelombang penuh antena mikrostrip

Metode dalam Full-Wave Analysis

1.              1. Spectral Domain Approach (SDA)

Metode ini bekerja dengan mentransformasikan distribusi arus permukaan dari domain spasial ke domain spektral menggunakan transformasi Fourier dua dimensi. Dengan demikian, solusi persamaan integral medan listrik menjadi lebih mudah karena konvolusi berubah menjadi perkalian dalam domain yang bisa dikatakan sebagai spektral.

Pendekatan ini memungkinkan analisis medan elektromagnetik dengan efisiensi yang lebih tinggi karena operasi integral kompleks dalam domain ruang diubah menjadi operasi perkalian dalam domain frekuensi spasial. Dengan kata lain, transformasi ini sangat jelas dapat mempermudah dalam melakukan penyelesaian dalam hubungan antara arus dan medan pada suatu antena mikrostrip, terutama pada struktur multilayer atau substrat yang kompleks.

Langkah-langkah utama SDA:

1. Menyusun fungsi Green untuk substrat multilayer (biasanya menggunakan teknik transformasi Sommerfeld).
2. Mengaplikasikan transformasi Fourier dua dimensi pada arus permukaan.
3. Menyelesaikan integral spektral menggunakan Metode Momen (MoM).

Keunggulan SDA:

• Akurasi tinggi untuk antena planar multilayer.
• Dapat memisahkan komponen gelombang ruang dan gelombang permukaan.
• Cocok untuk array besar dengan banyak elemen identik.

Kelemahannya adalah beban komputasi tinggi dan kesulitan dalam integrasi numerik osilatif untuk substrat tebal.

Rumus dasar hubungan antara arus permukaan J(x,y) dan medan listrik E(x,y) adalah:

SDA efektif untuk antena dengan bentuk geometris sederhana, seperti patch persegi panjang atau lingkaran.

2.              2. Method of Moments (MoM)

Metode ini mendiskritisasi persamaan integral menjadi bentuk matriks sehingga dapat diselesaikan secara numerik :

di mana:

[Z] : matriks impedansi

[I] : vektor arus permukaan

[V] : vektor tegangan yang diterapkan

Hasilnya memberikan distribusi arus yang sangat akurat, yang dapat digunakan untuk menghitung pola radiasi dan impedansi input antena.

Gambar 3. Ilustrasi konsep Method of Moments (MoM)

3.             3. Finite Difference Time Domain (FDTD)

Metode FDTD menyelesaikan persamaan Maxwell secara eksplisit dalam domain waktu dengan pendekatan diskritisasi grid tiga dimensi (grid Yee). Komponen medan listrik (E) dan medan magnet (H) dihitung secara berurutan dalam langkah waktu (Δt).

Kelebihan FDTD:

• Mampu menganalisis sistem broadband dan nonlinier.
• Tidak memerlukan fungsi Green, sehingga fleksibel untuk struktur arbitrer.
• Mampu memodelkan material dispersif, anisotropik, dan konduktor kompleks.

Kelemahannya adalah memori besar dan waktu komputasi panjang, terutama pada frekuensi tinggi. Namun, dengan teknologi GPU-parallel computing, FDTD kini menjadi metode dominan dalam simulasi elektromagnetik modern.

Parameter Kinerja Antena Dan Evaluasi Antena

Setelah arus permukaan diketahui, beberapa parameter utama dapat dihitung, antara lain

a. Impedansi Input

Nilai Zin​ menunjukkan tingkat pencocokan antara antena dan saluran transmisi. Untuk efisiensi maksimum, antena dirancang agar Zin ​≈ 50 Ω.

b. Efisiensi Radiasi

Efisiensi tinggi menunjukkan bahwa sebagian besar daya input diradiasikan, bukan hilang dalam bentuk panas atau rugi dielektrik.

Gambar 4. Pola radiasi antena mikrostrip hasil analisis full-wave

Parameter utama yang dianalisis meliputi:

• Impedansi Input (Zin): menentukan kesesuaian antena dengan saluran transmisi 50Ω.
• VSWR (Voltage Standing Wave Ratio): menunjukkan efisiensi matching antena.
• Efisiensi Radiasi (η): rasio daya teradiasi terhadap daya total.
• Gain dan Directivity: menggambarkan kemampuan antena memfokuskan energi ke arah tertentu.
• Pola Radiasi (Radiation Pattern): termasuk analisis cross-polarization dan side lobe level.
• Bandwidth dan Frekuensi Resonansi: dihitung dari variasi |S11| terhadap frekuensi.

Hasil dan Interpretasi

Dari hasil analisis dan simulasi berdasarkan metode gelombang penuh diperoleh bahwa distribusi arus maksimum terjadi di tengah patch, sesuai teori resonansi. Pola radiasi utama berbentuk broadside dengan sidelobe rendah, impedansi input mendekati 50 Ω, dan efisiensi radiasi tinggi (>90%) pada substrat dengan rugi dielektrik rendah.

Gambar 5. Distribusi arus permukaan pada patch antena microstrip

           Fungsi Basis dan Diskretisasi

Metode Momen (MoM) dalam SDA dan MPIE memerlukan sebuah fungsi basis untuk dapat menggambarkan distribusi arus permukaan. Pemilihan fungsi basis yang tepat sangat berpengaruh terhadap akurasi dan stabilitas solusi numerik.

Jenis Fungsi Basis:

• Fungsi Pulsa (Pulse): Merupakan fungsi sederhana berbentuk persegi. Cocok untuk struktur kasar, tetapi kurang akurat karena tidak menjaga kontinuitas arus.

• Fungsi Atap (Rooftop): Menjaga kontinuitas arus antar elemen diskret. Fungsi ini paling banyak digunakan dalam simulasi karena stabil dan realistis.

• Fungsi Sinusoidal: Cocok untuk struktur halus dan mendekati bentuk medan aktual, terutama pada antena dengan kontur melengkung.

• Fungsi Eigenmode: Efisien untuk patch sederhana (persegi panjang atau lingkaran). Fungsi ini merepresentasikan mode resonansi alami dari patch.

1. Umpan Probe Koaksial – menghasilkan arus vertikal; harus memperhitungkan efek reaktansi induktif di titik sambung.

1. Umpan Microstrip Coplanar – planar dan mudah dibuat, namun memiliki gangguan gelombang permukaan.

1. Kopling Aperture – meningkatkan isolasi antara saluran transmisi dan patch serta mengurangi cross-polarization.

1. Kopling Elektromagnetik (Proximity Coupling) – memungkinkan bandwidth lebih lebar dengan kerugian minimal.

Berikut beberapa studi kasus penerapan yang representatif:

• Antena Mikrostrip Bertumpuk (Stacked Patch): Struktur bertumpuk digunakan untuk memperluas bandwidth hingga mencapai sekitar 30% dibandingkan antena single-layer konvensional. Konfigurasi ini juga mampu meningkatkan efisiensi radiasi dengan meminimalkan rugi akibat gelombang permukaan.

• Array Mikrostrip: Pendekatan gelombang penuh digunakan untuk memodelkan kopling mutual antar elemen array, sehingga memungkinkan implementasi beam steering dalam sistem radar, komunikasi adaptif, dan MIMO (Multiple-Input Multiple-Output). Model ini juga memperhitungkan efek fasa antar elemen yang berpengaruh terhadap arah pancaran utama (main lobe).

• Antena Polaritas Melingkar (Circularly Polarized Antenna): Antena ini dapat menghasilkan dua komponen medan ortogonal dengan perbedaan fasa 90°, sangat berguna dalam GPS, sistem satelit, dan komunikasi bergerak. Analisis gelombang penuh membantu mengoptimalkan simetri arus pada patch untuk menjaga axial ratio yang rendah.

• Antena Fraktal: Pada desain antena yang berbasis geometri fraktal memberikan miniaturisasi yang signifikan tanpa kehilangan performa, serta mendukung resonansi multiband. Metode gelombang penuh digunakan untuk mengevaluasi resonansi harmonik yang dihasilkan oleh bentuk fraktal seperti Koch atau Sierpinski.

• Antena Wearable: Antena yang digunakan pada perangkat yang menempel di tubuh (wearable) disimulasikan dengan metode FDTD (Finite-Difference Time-Domain) untuk mempertimbangkan efek jaringan biologis manusia seperti penyerapan gelombang elektromagnetik oleh kulit, otot, dan lemak. Analisis ini penting untuk menjamin efisiensi radiasi dan keamanan pengguna (Specific Absorption Rate/SAR).

• Antena 5G dengan dukungan frekuensi tinggi pada pita mmWave (millimeter wave),

• Radar otomotif untuk deteksi dan pemantauan jarak menengah hingga jauh,

• Sistem navigasi presisi tinggi (GNSS, GPS, Galileo) yang memanfaatkan antena berpolarisasi ganda dan konfigurasi array adaptif.

Metode	Domain	Keunggulan	Kelemahan	Aplikasi Ideal
SDA	Frekuensi	Akurasi tinggi untuk substrat multilayer	Integrasi kompleks	Analisis teoretis patch
MPIE	Ruang	Efisien, fleksibel	Fungsi basis sensitif	Desain praktis & optimasi
FDTD	Waktu	Broadband, geometri bebas	Beban komputasi tinggi	Analisis transient & struktur 3D

• Antena reconfigurable: mengintegrasikan komponen aktif (PIN diode, varactor) untuk mengubah frekuensi atau pola pancar secara dinamis.

• Material metamaterial dan metasurface: digunakan untuk mengontrol fase dan arah radiasi.

• Optimasi berbasis AI: algoritma genetika dan pembelajaran mesin diterapkan untuk desain parameter antena otomatis.

• Integrasi sistem-on-package (SoP): antena digabungkan langsung ke dalam modul semikonduktor berfrekuensi tinggi.

Model transmisi mengabaikan efek radiasi silang kutub (cross-polarization) dan gelombang permukaan (surface wave), sedangkan model rongga mengasumsikan medan magnet nol pada sisi patch, sebuah asumsi yang tidak valid ketika substrat cukup tebal atau ketika antena terdiri atas struktur multilayer.

• Substrat anisotropik atau substrat multibahan (multi-dielectric),

• Array antena dengan kopling kuat antar elemen,

• Struktur tak beraturan, fraktal, atau non-planar,

• Serta pengaruh medan di ruang dekat (near-field coupling) yang kompleks.

Diskretisasi Permukaan Patch. Pada permukaan patch dibagi menjadi elemen-elemen kecil (mesh) yang merepresentasikan distribusi arus. Semakin kecil ukuran mesh, semakin tinggi akurasi simulasi. Namun, waktu komputasi meningkat secara kuadratik terhadap jumlah elemen. Oleh karena itu, kompromi antara kecepatan dan akurasi sangat penting dalam perancangan mesh.

Pemodelan Eksitasi Antena Mikrostrip

Jenis-jenis pengumpanan yang umum digunakan antara lain:

Setiap model eksitasi harus direpresentasikan dalam simulasi gelombang penuh dengan fungsi sumber arus delta atau fungsi eksitasi kontinu sesuai geometri tidak dapatg langsung diaplikasikan atau langsung difungsikan tanpa adanya pengaturan atau controlling diawal penggunaan.

Studi Kasus dan Aplikasi

Pendekatan pada gelombang penuh telah banyak digunakan untuk menganalisis, memvalidasi, dan mengoptimalkan berbagai konfigurasi antena mikrostrip dalam ranah penelitian dan aplikasi industri.

Aplikasi lanjutannya mencakup:

Pendekatan gelombang penuh pada studi kasus di atas tidak hanya memberikan pemahaman fisik yang mendalam terhadap perilaku antena, tetapi juga menjadi dasar penting dalam pengembangan desain antena cerdas (smart antennas), reconfigurable arrays, dan integrasi antena dalam sistem komunikasi pada masa depan.

Diskusi Perbandingan Antar Metode

Dari tabel di atas, kombinasi SDA dan MPIE sering digunakan untuk desain akademik, sedangkan FDTD menjadi standar dalam simulasi industri.

Implikasi dan Arah Penelitian Masa Depan

Tren penelitian antena mikrostrip saat ini mengarah pada:

Teknik gelombang penuh akan tetap menjadi landasan analisis karena kemampuannya menangani kompleksitas elektromagnetik tinggi dan menghasilkan solusi yang sangat presisi.

Keterbatasan Model Konvensional

Pendekatan sederhana seperti model saluran transmisi (Transmission Line Model) dan model rongga (Cavity Model) hanya efektif untuk antena dengan substrat tipis (h < λ/20) dan bentuk geometris sederhana seperti persegi panjang atau lingkaran.

Selain itu, kedua model analitik ini tidak dapat digunakan untuk menganalisis:

Keterbatasan ini menyebabkan hasil perhitungan model sederhana seringkali meleset jauh dari kondisi nyata, terutama pada frekuensi tinggi atau konfigurasi antena modern yang padat dan saling berinteraksi. Untuk alasan tersebut, metode gelombang penuh berbasis numerik seperti Spectral Domain Analysis (SDA), Mixed Potential Integral Equation (MPIE), dan Finite-Difference Time-Domain (FDTD) menjadi pendekatan yang jauh lebih kuat, akurat, dan realistis karena menyelesaikan persamaan Maxwell secara penuh tanpa asumsi penyederhanaan yang berlebihan.

Pendekatan numerik ini tidak hanya memberikan solusi medan elektromagnetik yang lebih presisi, tetapi juga memungkinkan analisis fenomena kompleks seperti kopling elektromagnetik antar patch, perubahan polarisasi, dan distribusi arus tidak seragam, yang tidak dapat dijelaskan oleh model konvensional.

Kesimpulan

Analisis gelombang penuh merupakan pendekatan paling komprehensif dan akurat untuk memodelkan fenomena elektromagnetik pada antena mikrostrip. Dengan melakukan sebuah kombinasikan tiga metode utama — Spectral Domain Analysis (SDA), Mixed Potential Integral Equation (MPIE), dan Finite-Difference Time-Domain (FDTD) — para perancang dan peneliti dapat memahami dengan mendalam karakteristik medan listrik dan magnet, distribusi arus, impedansi input, serta pola radiasi antena.

Metode ini memungkinkan perhitungan efek kompleks seperti kopling antar elemen array, pengaruh substrat anisotropik, serta melakukan pemisahan kontribusi gelombang ruang dan gelombang permukaan secara akurat. Meskipun membutuhkan sumber daya komputasi yang besar, hasil simulasi dari pendekatan gelombang penuh menunjukkan keandalan tinggi dan sangat sesuai dengan hasil pengukuran eksperimental.

Dengan kemajuan teknologi komputasi modern seperti GPU-parallel processing, machine learning based optimization, dan algoritma numerik adaptif, analisis gelombang penuh kini dapat  diimplementasikan secara efisien untuk mendukung pengembangan antena mikrostrip masa depan. Metode ini telah menjadi standar emas (gold standard) dalam penelitian antena, baik untuk keperluan akademik maupun industri, terutama dalam aplikasi komunikasi 5G, radar otomotif, dan sistem navigasi presisi tinggi.

Oleh karena itu, pendekatan gelombang penuh bukan hanya alat analisis, tetapi juga fondasi utama dalam proses inovasi desain antena mikrostrip modern yang cerdas, efisien, dan berdaya saing tinggi.
